三相智能电能表





     产品特点:





1.高精度、误差小





2.复费率或阶梯计量





3.电表出现障时液晶屏自检报警





4.同时具备两路 RS485通信功能和红外通信功能



5.采用阻燃外壳,体积轻巧,安装方便

  • 产品详情



产品参数

电压输入
额定电压
3×220/380V;3*100V;3*57.7/100V
参比频率
50Hz
电压线路功耗
≤1.5W和5VA(静态)
电流输入
输入电流
3×0.3(1.2)A、3×1.5(6)A、5(20)A、10(40)A、3×5(60)A、3×20(80)A
动电流
有功0.002In (0.5S级)   无功0.004In (2级)
电流线路功耗
<1VA
计量精度
有功
0.5S级
无功
2级
日计时误差
0.5秒/天
通信
通讯
RS485:1200/2400/4800/9600bps
红外:1200bps
通讯规约
DL/T645–2007;modbus
脉冲
脉冲常数
400imp/kWh
其他参数
正常工作温度
-25℃~+60℃
贮存和工作湿度
≤85%
电池容量
≥1200mAh
费率时段
费率数
4
时段数
12



产品功能

  1. 采用专用计量芯片,计量双向有功和四象限无功电能。
  2. 主要器件采用高质量的、专为电能表设计的专用元器件。
  3. 显示采用带背光的大屏幕LCD显示器。
  4. RS485通信接口采用独立电源供电,并具有防静电和浪涌保护电路。
  5. 采用高稳定、低功耗、具有实时温度补偿的超高精度实时时钟,可以确保自然环境下一年内实时时钟误差小于2分钟。
  6. 显示信息:当月和上月月度累计用电量、各费率累计电能量示值和总累计电能量示值、当月日期时间、报警代码或提示、通信状态提示、电能表的表号等。
  7. 主要功能:电能计量、显示功能、时钟时段及费率功能、校时、测量及监测、事件记录、冻结、停电抄表、数据储存、清零、通信、脉冲输出、负荷控制、参数设置等。
  8. 通讯方式:RS485、红外(标配)。
  9. 外壳采用模块化设计,结构牢固、阻燃、抗老化、密封性能好,功能可扩展。



产品细节




产品安装

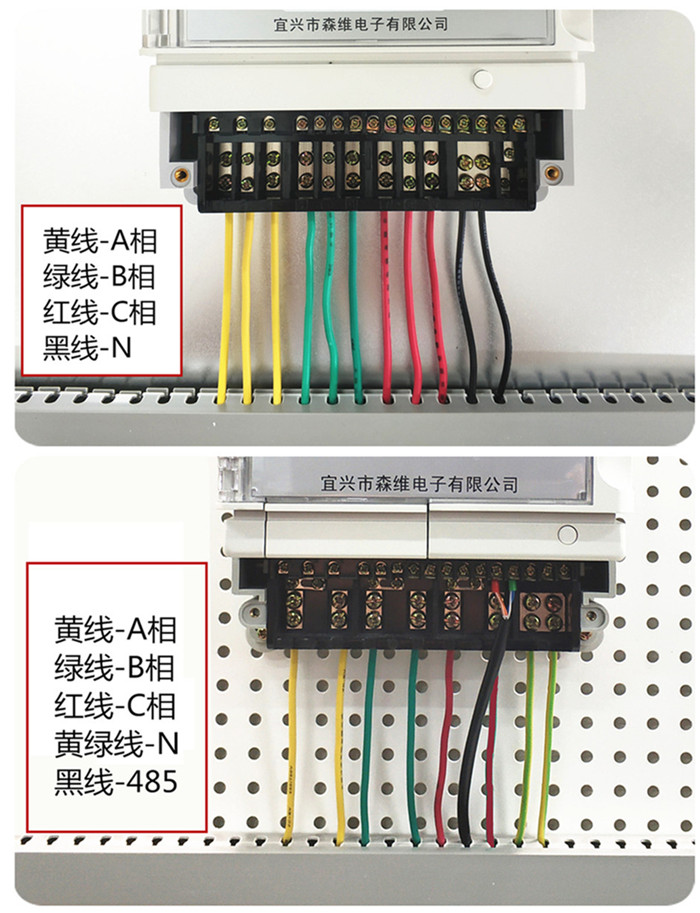

 安装接线: 将电表固定定到仪表箱,接口按接线图要求接好,最好用铜线或铜接线头接入端钮盒内螺钉应拧紧,避免因接触不良或引线太细发热而引起烧毁。
